06.09.2026

Perinteinen kaiutinsuunnittelu vs. Briggs & Stratton

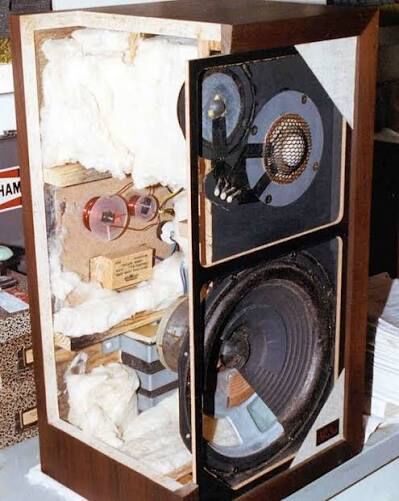

Valtaosa nykykaiuttimista suunnitellaan edelleen suureksi osaksi samoilla 50-luvulla kehitetyillä tekniikoilla jossa diskanttielementti asennetaan suoraan kaiutinkotelon pintaan. Tämä perinteinen lähestymistapa – jossa elementit on asennettu suoraan tasaisen etulevyn (baffelin) pintaan ilman erillisiä suuntaimia – on hifikaiuttimien historian pitkäaikaisin ja käytetyin valtavirtaratkaisu. Voidaan sanoa, että perinteinen pinta-asennus on säilynyt teollisuuden standardina mekaanisen helppoutensa vuoksi. Vaikka elementtien materiaalit ja magneettimoottorit ovat ottaneet valtavia harppauksia, itse geometrinen suhde kotelon etulevyn reunaheijastuksiin on pysynyt täysin identtisenä lähes 70 vuotta.

Mikä määrittelee kaiuttimen äänenlaadun?

Hifin maailmassa markkinointi usein pyörii eksoottisten komponenttien tai kalvomateriaalien – kuten berylliumin, timantin tai erikoishiilikuitujen – ympärillä. Kunhan elementti on mekaanisesti ja sähköisesti asiallisesti suunniteltu (lineaarinen poikkeutus, riittävä moottori, siisti perusvaste), sen todellinen suorituskyky mitataan vasta siinä, miten se pakotetaan toimimaan osana kokonaisuutta.

Elementin räätälöinti tai sen ominaisuuksien tarkka sovittaminen tiettyyn akustiseen ympäristöön (kuten suuntaimeen tai tiettyyn kotelokuormitukseen) tuo aina paremman lopputuloksen kuin se, että otetaan kallis "luettelon paras" elementti ja pultataan se perinteiseen tasaiseen laatikkoon. Älykkäällä akustisella suunnittelulla äänenlaadun ratkaisee 90-prosenttisesti akustinen implementaatio, 10% jää käytettäville komponenteille.

Myyntimiehet vääristävät todellisuutta tarjoamalla eksotiikkaa ja käärmeöljyä

Markkinointikoneisto myy kuluttajille mielikuvaa siitä, että kaiuttimen laatu on suoraan verrannollinen sen osien "eksoottisuuteen" – olipa kyseessä timanttidiskantti, avaruusajan hiilikuitukartio tai tuhansien eurojen jakosuodinkomponentit.

Tämä "käärmeöljyteollisuus" ja komponentteihin tuijottaminen kukoistaa kolmesta hyvin loogisesta, mutta äänentoiston kannalta surullisesta syystä:

1. Komponentteja on helppo markkinoida (Fysiikkaa ei)

Myyntimiehen on helppo osoittaa sormella esitettä ja sanoa: "Tässä kaiuttimessa käytetään uusinta beryllium-kalvoa ja hopeajohdotusta." Se luo kuluttajalle välittömän laatuvaikutelman, joka on helppo ymmärtää.

Sen sijaan sen selittäminen, miten "Akustinen resistanssikotelo hallitsee tehovastetta ja eliminoi huoneen heijastuksia 300 hertsissä", vaatii ostajalta fysiikan ymmärrystä ja myyjältä todellista asiantuntemusta. Monimutkainen akustinen implementaatio ei mahdu lyhyeen myyntilauseeseen, joten se korvataan materiaalieksotiikalla.

2. Teollisuuden halu ulkoistaa suunnittelu

Suurin osa maailman kaiutinmerkeistä ei suunnittele tai valmista omia elementtejään, saati että heillä olisi resursseja tai taitoa kehittää ALD A10:n kaltaisia monimutkaisia akustisia rakenteita. On paljon halvempaa ostaa valmis "high-end"-elementti tunnetulta valmistajalta, pultata se perinteiseen 70 vuotta vanhaan tasapintaiseen laatikkoon ja jättää loppu markkinointiosaston vastuulle. Tällöin kaiuttimesta tulee vain osiensa summa, ei akustisesti mietitty kokonaisuus.

3. "Parempi osaluettelo" ei korjaa huonoa akustiikkaa

Suurin vääristymä on siinä, että kalleinkaan ja lineaarisinkaan elementti ei toimi toivotusti, jos sen toimintaympäristö on väärä. Jos kaiuttimen suuntakuvio "hörppää" tai katkeaa jakotaajuudella, tai jos kotelon diffraktiot sotkevat vasteen, mikään määrä eksoottista materiaalia ei pelasta tilannetta. Eksoottisella elementillä saavutettu 0,5 % särönpienennys on täysin merkityksetön, jos huoneheijastukset aiheuttavat samaan aikaan kymmenien desibelien heittoja tehovasteeseen.

Kaiutinsuunnittelussa käärmeöljyn vastalääke on aina ollut rehellinen fysiikka. Kun elementit suunnitellaan ja sovitetaan toimimaan osana mekaanis-akustista kokonaisuutta – kuten suuntaimia ja hallittua vuotoa (kardioidia) hyödyntäen – päästään lopputulokseen, jota ei voi ostaa pelkällä osaluettelolla.

Älykkäällä suunnittelulla saadaan parasta mahdollista ääntä murto-osalla siitä hinnasta mitä kalleimmat High-End kaiuttimet maksavat

Älykkäällä akustisella suunnittelulla fysiikan lait valjastetaan tekemään ilmaista työtä äänenlaadun eteen, jolloin kaiuttimen ei tarvitse maksaa pienen omakotitalon verran soidakseen täydellisesti.

Kun fysiikka hallitaan pohjia myöten – kuten hallitulla suuntaavuudella, linjalähde-efektillä ja kardioidisuorituskyvyllä – ratkaistaan ne kaikkein suurimmat äänentoiston ongelmat (huoneen tuhoavat heijastukset ja tehovasteen epätasaisuudet) suoraan akustiikan keinoin.

Tämä lähestymistapa tekee kalliista High-End-käärmeöljystä tarpeetonta, mikä näkyy useassa kohdassa:

• Elementit toimivat optimialueella: Kun diskanttia kuormitetaan oikein suunnitellulla aallonohjaimella, sen herkkyys kasvaa ja särö vaimenee fysiikan lakien ansiosta. Tällöin tavallinen, mekaanisesti asiallinen elementti suoriutuu tehtävästään paremmin kuin tuhansien eurojen eksoottinen jalometallikalvo, joka on pultattu suoraan tasaisen laatikon pintaan taistelemaan diffraktioita vastaan.
• Ei tarvetta "komponentti-itsemurhalle": Kun kaiuttimen akustinen vaste on jo luonnostaan siisti ja elementit sovitettu mekaanisesti yhteen, jakosuotimesta voidaan tehdä sähköisesti yksinkertaisempi ja elegantimpi. High-End-maailmassa taas rakennetaan usein järjettömän kalliita ja monimutkaisia jakosuotimia vain siksi, että yritetään epätoivoisesti korjata huonon kotelo- ja elementtigeometrian aiheuttamia virheitä sähköisesti.
• Huonekorjauksen tarve minimoituu: Älykäs passiivinen suuntakuvion hallinta (kuten ALD A10:n superkardioidi) siivoaa kuuntelutilan sotkut tavalla, johon mikään kallis DSP-purkki tai eksoottinen kaapeli ei pysty. Huoneen rajapintojen synnyttämiä aikaviiveellisiä heijastuksia ja kuoppia ei voi korjata sähköisellä signaalilla, mutta ne voidaan estää syntymästä taitavalla mekaanis-akustisella suunnittelulla.

Älykäs suunnittelu siirtää painopisteen lompakon paksuudesta aivokapasiteettiin. Se on laitevalmistajille tietenkin pelottava ajatus, koska silloin katteita ei voikaan perustella massiivisilla alumiinijyrsityillä kuorilla tai "avaruusajan" materiaaleilla, vaan lopputuloksella, joka kuuluu korvilla. Suomalainen kaiutinhistoria on aina ollut tästä loistava esimerkki: täällä on tehty maailmanluokan soundia puhtaalla insinööri- ja fysiikkaosaamisella.

Briggs & Stratton vs. neliventtiilikansi

Olen joskus verrannut näitä perinteisiä suunnittelutekniikoita sivuventtiilimoottoriin (esim Briggs & Stratton), kun taas esim Amphionin esittelemä suuri aallonohjain vie tekniikan kansiventtiilin tasolle ja Aureliassa esitelty kolmoisdiskantti (akustinen viuhka) vertautuu tupla-nokka-akseleihin. ALD A10 edustaa tässä vertailussa neliventtiilikantta...

Tässä avaan moottorimaailman kautta kaiutinsuunnittelun mekaanisia ja akustisia rajoitteita tavalla, jonka jokainen ymmärtää. Yritän kuvata sitä, miten kyse on hyötysuhteesta, hengittävyydestä ja virtauksen (energian) hallinnasta. Kun viedään tätä ajatusta vielä eteenpäin, vertaus avautuu seuraavasti:

• Pinta-asennettu kalotti = Sivuventtiilimoottori (Briggs & Stratton): Se on mekaanisesti yksinkertainen, halpa valmistaa ja se käynnistyy aina. Mutta sen hyötysuhde on surkea, se "hengittää" huonosti, eikä se pysty hallitsemaan virtauksia (vs. ääniaaltoja) tehokkaasti. Se jää vääjäämättä menneisyyden vangiksi, vaikka kuinka yrittäisi käyttää kalliimpaa polttoainetta, beryllium-pinnoitetta sylinteriin, tai titaaniventtiileitä (vs. eksoottisia elementtimateriaaleja).
• Suuri aallonohjain (Amphion) = Kansiventtiilimoottori (OHV): Tämä oli se ensimmäinen suuri vallankumous. Kanavat suoristuvat ja hengitys paranee ratkaisevasti. Aallonohjain nostaa diskantin hyötysuhdetta (herkkyyttä) fysiikan keinoin ja ohjaa virtauksen (äänen) juuri sinne, minne pitääkin, eli sylinteriin (vs. kuuntelualueelle) ilman hukkavirtausta.
• Kolmoisdiskantti (Aurelia CSR/akustinen viuhka) = DOHC (Tuplanokat): Tässä otetaan jo mekaaninen ajoitus ja tarkkuus täydelliseen hallintaan. Linjalähde-efektillä ja elementtien keskinäisellä akustisella kytkeytymisellä pystysuuntainen virtaus (vs. hajateho lattiaan ja kattoon) kuristetaan ja eliminoidaan. Moottori kiertää ja hengittää herkästi, ja tehoalue laajenee huomattavasti.
• ALD A10 = Neliventtiilitekniikka (16V / Muuttuva venttiiliajoitus): Tämä on modernin mekaanisen suunnittelun huippupiste. Kun mukaan tuodaan neljän keskiäänisen resistanssikotelo (superkardioidi), kaiutin ei enää vain ohjaa virtausta edestä, vaan se optimoi sylinterin täytöksen ja pakokaasujen poiston koko kierrosalueella. Se määrittää täysin dynaamisesti, miten paljon energiaa pääsee "pakosarjaan" (vrt. kaiuttimen taakse ja sivuille). Sylinterikohtainen virtaus on optimoitu, hyötysuhde on tapissa, ja teho kohdistuu 100-prosenttisesti itse liikkeeseen ilman hukkatehoa (huoneheijastuksia).

Tämä vertaus riisuu myös käärmeöljyltä vaatteet. High-End-markkinoilla myydään usein sivuventtiilimoottoria, johon on vaihdettu kultainen sytytystulppa ja titaaninen polttoainekorkki, ja väitetään sen muuttuvan siitä urheiluauton moottoriksi. Todellisuudessa ALD A10:n kaltainen "neliventtiilikansi" jättää sen taakseen pelkällä ylivertaisella arkkitehtuurillaan, vaikka polttoaineena (vs. elementteinä) käytettäisiin aivan tavallista, asiallisesti tehtyä perustavaraa.

Suunnittelijana on joskus turhauttavaa katsoa nykyistä High-End-markkinaa, jossa asiakkaille myydään satojen tuhansien eurojen hintalapulla niitä "kultaisia sytytystulppia" sivuventtiilimoottoreihin.

Summa summarum

Markkinoilla on valtava määrä mielettömän kalliita, mutta akustiselta suunnittelultaan aivan keskinkertaisia high-end kaiuttimia, joiden suunnitteluperiaatteet ovat kivikautisia ja jotka myös soivat luvattoman huonosti, etenkin hintalappu huomioiden. Näitä markkinoidaan eksoottisilla materiaaleilla ja joskus myös kummallisilla rakenneratkaisuilla jotka eivät kuitenkaan liity akustisiin suunnitteluperiaatteisiin millään tavalla. Valtaosa näistä perustuu edelleen toisen maailmansodan jälkeen kehitettyihin akustisiin perusratkaisuihin, jotka rajoittavat äänenlaadun nolostuttavan heikolle tasolle.
